Сравнение на разликите между стандартите IPC2 и IPC3
2024-06-13 10:13:32

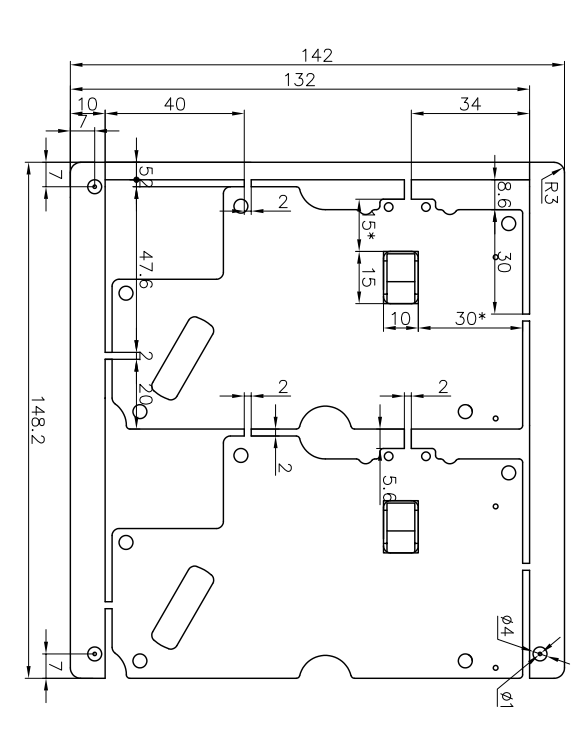

| Сравнение на разликите между стандартите IPC2 и IPC3 | ||
| Сравнение на разликите между стандартите IPC2 и IPC3 за автомобилни печатни платки: | ||
| Нивото на IPC отразява нивото на качество на всеки тип печатна платка и някои производители на електроника имат способността да произвеждат само продукти от първо и второ ниво на IPC. В краткосрочен план може да няма забележима разлика, но с течение на времето проблемите с качеството на продукта стават все по-забележими. Ако вашият продукт принадлежи към индустриален клас и се фокусирате върху дългосрочната стойност на продукта, моля, не забравяйте да изберете стандарт от по-високо ниво. Стандартите за качество включват IPC1, IPC2, IPC3, GJB362C-2021, AS9100 | ||
| метално покритие (повърхност и отвор): средна дебелина на медта | ||
| IPC2 | IPC3 | |
| ●20um | ●25um | |
| метално покритие (повърхност и отвор): мин. дебелина на медта | ||
| IPC2 | IPC3 | |
| ●18um | ●20um | |
| кухини вътре в слоя медно покритие | ||
| IPC2 | IPC3 | |
| ● В дупката не трябва да има повече от една празнина. ●Броят на отворите, съдържащи празнини, не трябва да надвишава 5%. ●Дължината на празнината не трябва да надвишава 5% от дължината на отвора. ● Кръговият градус на кухината не трябва да надвишава 90°. | ● В дупката не трябва да има кухини. | |
| Празнини на покритието в крайния слой на покритието | ||
| IPC2 | IPC3 | |
| ●В дупката не трябва да има повече от 3 празнини. ●Броят на отворите, съдържащи празнини, не трябва да надвишава 5%. ●Дължината на празнината не трябва да надвишава 5% от дължината на отвора. ● Кръговият градус на кухината не трябва да надвишава 90°. | ●В дупката не трябва да има повече от една кухина, а броят на дупките, съдържащи кухини, не трябва да надвишава 5%. ●Дължината на празнината не трябва да надвишава 5% от дължината на отвора. ●Кръговата дължина на празнината не трябва да надвишава 90°. | |
| Общи правила за повърхностно покритие | ||
| IPC2 | IPC3 | |
| ●Площта на припокриване на откритата мед/покритие не трябва да надвишава 1,25 mm. | ●Площта на припокриване на откритата мед/покритие не трябва да надвишава 0,8 mm. | |
| знак за ецване | ||
| IPC2 | IPC3 | |
| ●Докато ширината на линията, която образува знаците, може да бъде разпозната, тя може да бъде намалена до 50%. | ●Ръбовете на линиите, които образуват знаци, могат да бъдат разрешени за леки неравности. | |
| Ситопечат или знак за щамповане с мастило | ||
| IPC2 | IPC3 | |
| ●Докато знаците са ясни, мастилото може да се натрупа от външната страна на линиите на знаците. ●Докато необходимата ориентация е все още ясна, контурът на символа за ориентация на компонента може да толерира частично отделяне. ●Мастилото за маркиране на подложката за спояване на отвора на компонента не трябва да прониква в отвора за монтаж на компонента или да причинява дясната ширина да бъде по-ниска от минималната ширина на пръстена. | ●Докато знаците са ясни, мастилото може да се натрупа от външната страна на линиите на знаците. | |
| Храносмилане на сода | ||
| IPC2 | IPC3 | |
| ● По страничния ръб на проводящия модел се появява слама от сода, което води до намаляване на разстоянието между редовете, което не трябва да бъде по-малко от минималното определено изискване. В същото време тази газирана слама все още не трябва да се е простирала до целия ръб на проводящия модел. | ●Содата не е позволена. | |
| Разстояние между редовете | ||
| IPC2 | IPC3 | |
| ●Всяка комбинация от дефекти като грапави ръбове на линии и медни шипове не трябва да води до намаляване с повече от 30% от минималното разстояние между редовете в изолирани зони. | ●Всяка комбинация от дефекти като грапави ръбове на линии и медни шипове не трябва да води до намаляване с повече от 20% от минималното разстояние между редовете в изолирани зони. | |
| Ширина на външния пръстен на поддържания отвор | ||
| IPC2 | IPC3 | |
| ●Степента на счупване не трябва да надвишава 90° и трябва да отговаря на изискването за минимално странично разстояние. ●Ако намаляването на ширината на линията в зоната на свързване между подложката за запояване и линията не е по-голямо от 20% от номиналната минимална ширина на линията, посочена в инженерния чертеж или производствената база, се допуска прекъсване от -90°. Връзката на линията не трябва да бъде по-малка от 0,05 мм (0,0020 инча) или минималната ширина на линията, която от двете е по-малка. | ●Отворът не е разположен в центъра на подложката за запояване, но ширината на пръстена не трябва да бъде по-малка от 0,05 мм (0,0020 инча). ●Поради дефекти като вдлъбнатини, вдлъбнатини, вдлъбнатини, дупки или наклонени дупки, минималната ширина на външния пръстен в рамките на изолирана зона е разрешено да бъде намалена с 20%. | |
| Ширина на пръстена на неподдържан отвор | ||
| IPC2 | IPC3 | |
| ● Ширината на пръстена на отвора не е счупена. | ● Ширината на кръга във всяка посока не трябва да бъде по-малка от 0,15 мм (0,00591 инча). За пръстена с дупки в наклонената зона, поради дефекти като вдлъбнатини, вдлъбнатини, вдлъбнатини, дупки или наклонени отвори, минималната ширина на външния пръстен е разрешено да бъде намалена с 20%. | |
| Негативно гравиране | ||
| IPC2 | IPC3 | |
| ●Негативното ецване трябва да бъде по-малко от 0,025 мм (0,000984 инча). | ●Негативното ецване трябва да бъде по-малко от 0,013 мм (0,000512 инча). | |
| Ширина на вътрешния пръстен | ||
| IPC2 | IPC3 | |
| ●Степента на счупване не трябва да надвишава 90°. | ●Минималната ширина на пръстена не трябва да бъде по-малка от 0,025 мм (0,000984 инча). | |
| Ефект на засмукване на ядрото | ||
| IPC2 | IPC3 | |
| ● Ефектът на засмукване на сърцевината не трябва да надвишава 0,10 мм (0,0040 инча). | ● Ефектът на засмукване на ядрото не трябва да надвишава 0,08 mm (0,0031 in). | |
| Ефект на засмукване на сърцевината на изолационния отвор | ||
| IPC2 | IPC3 | |
| ● Ефектът на засмукване на сърцевината не трябва да надвишава 0,10 мм (0,0040 инча). | ● Ефектът на засмукване на ядрото не трябва да надвишава 0,08 mm (0,0031 in). | |
| Покритие на покритието | ||
| IPC2 | IPC3 | |
| ●Трябва да има пръстени с дупки, които могат да се твърдят в обхват от най-малко 270° около обиколката. | ●Минималната ширина на отвора за запояване по цялата обиколка е 0,13 мм (0,00512 инча). | |
| Припокриването на отворите за хлабина върху покритието и усилващата дъска | ||
| IPC2 | IPC3 | |
| ●Трябва да има поне един пръстен с отвори за запояване в рамките на 270° диапазон по обиколката. | ●Минималната ширина на отвора за запояване по цялата обиколка е 0,13 мм. ●За неподдържан отвор ширината на пръстена на отвора за запояване не трябва да бъде по-малка от 0,25 mm. | |
| Връзка между метална сърцевина и покрита стена на отвора | ||
| IPC2 | IPC3 | |
| ● Разделянето в точката на взаимно свързване не трябва да надвишава 20% от дебелината на металната сърцевина. Ако се използва метална сърцевина с медно покритие, не трябва да има разделяне в медната част за взаимно свързване. | ● Не трябва да има разделяне в частта за взаимно свързване. | |
