Γεώτρηση

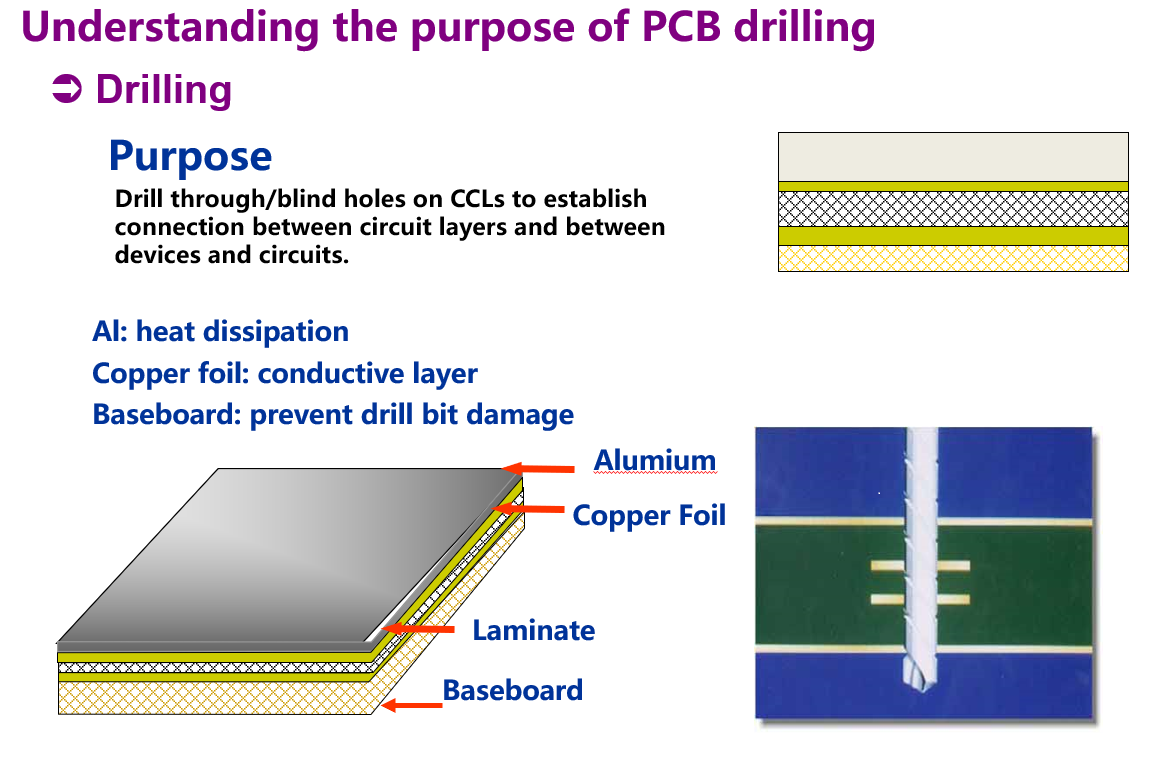

Σκοπός
Ανοίξτε μέσα/τυφλές τρύπες σε CCL για να δημιουργήσετε σύνδεση μεταξύ των στρωμάτων κυκλώματος και μεταξύ συσκευών και κυκλωμάτων.
Al: απαγωγή θερμότητας
Χάλκινο φύλλο: αγώγιμο στρώμα
Baseboard: αποτρέψτε τη ζημιά στο τρυπάνι
Συνθήκες και δυνατότητες γεώτρησης
1. Συνθήκες γεώτρησης:
* Τροφοδοσίες: Το βάθος γεώτρησης ανά λεπτό
* Ταχύτητες: Αριθμός περιστροφών ανά λεπτό
* Ποσότητα αφαίρεσης συντριμμιών: Το βάθος που μπορεί να διεισδύσει σε κάθε περιστροφή είναι η ποσότητα αφαίρεσης συντριμμιών
2. Δυνατότητες γεώτρησης:
* Ελάχιστο μέγεθος οπής: σε περίπτωση μηχανικής διάτρησης, το ελάχιστο μέγεθος οπής είναι 0,2 mm
* Ανοχή θέσης οπής (γενικά ± 3 mil)
* Ανοχή μεγέθους οπής (συνήθως +0/-1 mil)
