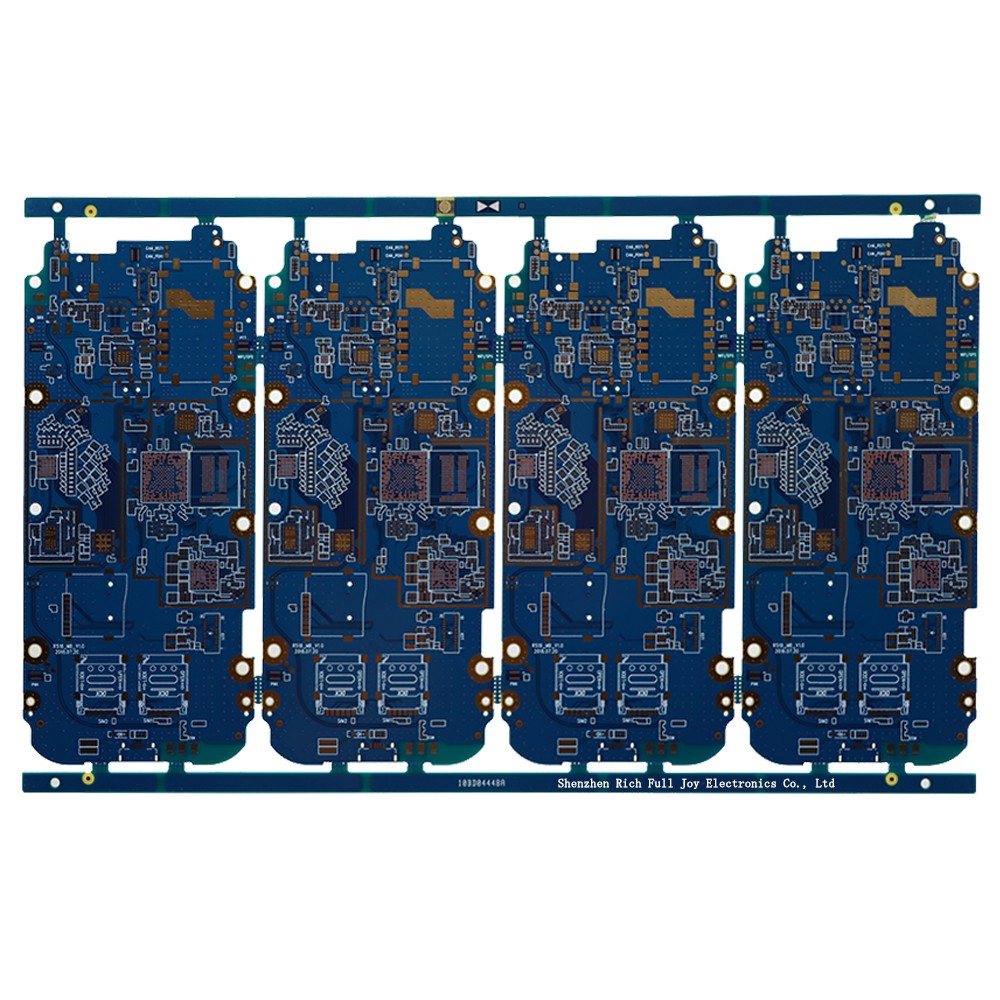

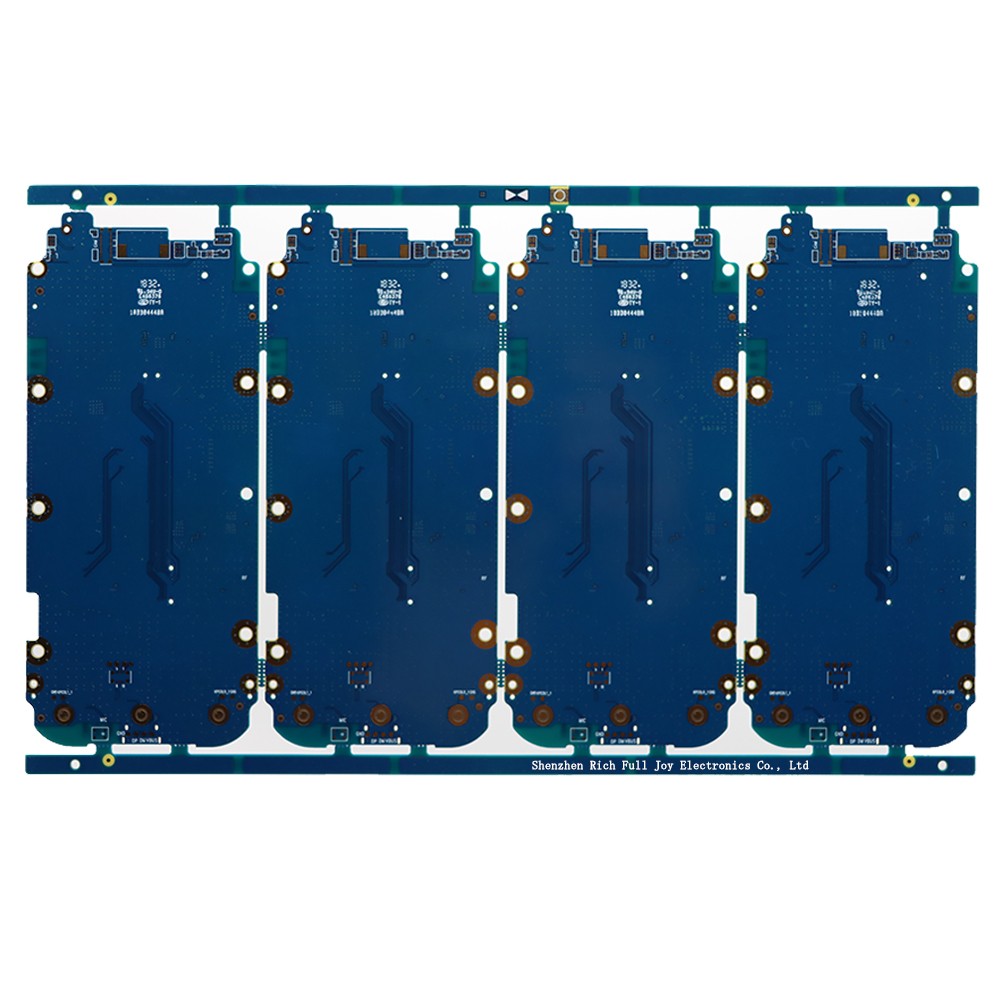

Multilayer PCB, lakab kasta HDI PCB

HDI PCB waxa ay ka samaysan tahay PCB-ga caadiga ah ee laba-geesoodka ah oo udub dhexaad u ah, iyada oo loo marayo dhismo joogto ah iyo lamination. Noocaan looxa wareegga ah ee lagu sameeyo lakabyo joogto ah ayaa sidoo kale loo yaqaannaa Build-up Multilayer (BUM). Marka la barbardhigo looxyada wareegga dhaqameed, looxyada wareegga HDI waxay leeyihiin faa'iidooyin ay ka mid yihiin iftiin, khafiif ah, gaaban iyo kuwo yaryar.

Isku xirka korantada ee u dhexeeya looxyada wareegga HDI waxaa lagu gaaraa iyada oo loo marayo dalool la dhex maro, lagu aasay/indho la' iyadoo la adeegsanayo isku xirka, kuwaas oo qaab ahaan ka duwan looxyada wareegyada lakabka badan ee caadiga ah. Micro la aasay/indho la'aanta ayaa si weyn loogu isticmaalaa HDI PCBs. HDI waxay isticmaashaa qodista laysarka tooska ah, halka PCB-yada caadiga ahi ay inta badan isticmaalaan qodista farsamada, markaa tirada lakabyada iyo saamiga dhinaca ayaa inta badan hoos u dhaca.

Horumarinta cufnaanta sare ee PCB-yada HDI waxay inta badan ka muuqataa cufnaanta godadka, wareegyada, alxanka alxanka iyo dhumucda dhexda.

● Daloolada yaryar: HDI PCB-yada waxaa ku jira godad indhoolayaal ah iyo naqshado kale oo yar yar, kuwaas oo inta badan lagu muujiyo shuruudaha sare ee tiknoolajiyada samaynta godad yar oo leh cabbir dalool ah oo ka yar 150um, iyo sidoo kale kharashka, waxtarka wax soo saarka iyo booska daloolka. xakamaynta saxda ah. Looxyada wareegyada lakabyada badan ee dhaqameed, waxaa jira godad-god-god oo kaliya oo ma jiraan godad yaryar oo la aasay/indho la'aan

● Sifaynta ballaca/fogaanshaha xariiqda: inta badan waxa lagu muujiyaa shuruudo adag oo sii kordheysa ee cilladaha siliga iyo qallafsanaanta siliga. Balaadhka xariiqda guud kama badna 76.2um

● Cufnaanta suufka sare: cufnaanta kala-goysyada alxanka ayaa ka weyn 50/cm2

Khafiifinta dhumucda dielectric-ka: Tani waxay inta badan ka muuqataa isbeddelka dhumucda dielectric interlayer ah ee koraya ilaa 80um iyo ka hooseeya, iyo shuruudaha lebbiska dhumucda ayaa noqonaysa mid aad u adag, gaar ahaan PCB-yada cufnaanta sare iyo substrates baakadaha leh sifo xakamaynta impedance.

HDI ma yarayn karto oo kaliya naqshadaynta badeecada, laakiin sidoo kale waxay la kulmi kartaa heerarka sare ee waxqabadka elektiroonigga ah iyo hufnaanta isku mar.

Korodhka cufnaanta isku xidhka ee HDI waxay u oggolaanaysaa kor u qaadista xoogga signalka iyo kalsoonida oo la wanaajiyey. Intaa waxaa dheer, HDI PCBs waxay leeyihiin horumar wanaagsan oo lagu dhimayo faragelinta soo noqnoqda raadiyaha, faragelinta hirarka korantada, dareeraha korantada iyo kulaylka, iwm. in lagu shubo baaxad buuxda iyo awood xad dhaaf ah oo muddo gaaban ah.

Sida kor ku xusan, marka la eego cabbirka guddiga iyo waxqabadka korontada, HDI ayaa ka sarreeya PCB-yada caadiga ah. Lacagta qadaadiic kastaa waxay leedahay laba dhinac, iyo dhinaca kale ee HDI, sida PCB-dhamaadka sare, heerka wax soo saarka iyo dhibka geedi socodka ayaa aad uga sarreeya PCB-yada caadiga ah, sidoo kale waxaa jira arrimo badan oo loo baahan yahay in fiiro gaar ah loo yeesho inta lagu jiro wax soo saarka, gaar ahaan kuwa lagu aasay iyada oo loo marayo oo godka fur.

Waqtigan xaadirka ah, barta xanuunka xudunta u ah iyo dhibka ka jira wax soo saarka HDI iyo wax soo saarka ayaa ah daloolka lagu aasay. Haddii HDI-da lagu aasay daloolka/fireeska aan si fiican loo samayn, dhibaatooyin tayo leh ayaa dhici doona, oo ay ku jiraan geesaha aan sinnayn, dhumucda dhexdhexaadka ah ee aan sinnayn iyo godadka suufka alxanka.

● Oogada looxa oo aan sinnayn iyo xariiqo aan sinnayn waxay sababi karaan ifafaale xeebta meelaha go'ay, taasoo keenta cillado ay ka mid yihiin godadka laynka iyo dillaacyada

Xakamaynta dabeecadda ayaa sidoo kale laga yaabaa inay isbeddesho sababtoo ah dhumucdiisuna waxay tahay mid aan sinnayn, taasoo keenta xasillooni darro calaamad

● Alxanada alxanka oo aan sinnayn waxay keentaa tayada baakadaha xiga oo liidata, taasoo horseedaysa kala-goysyada iyo qaybo badan oo luma

Sidaa darteed, dhammaan warshadaha PCB ma laha kartida iyo xoogga ay ku sameeyaan HDI si fiican, iyo RICH PCBA ayaa si adag u shaqaynaysay tan 20 sano ka badan.

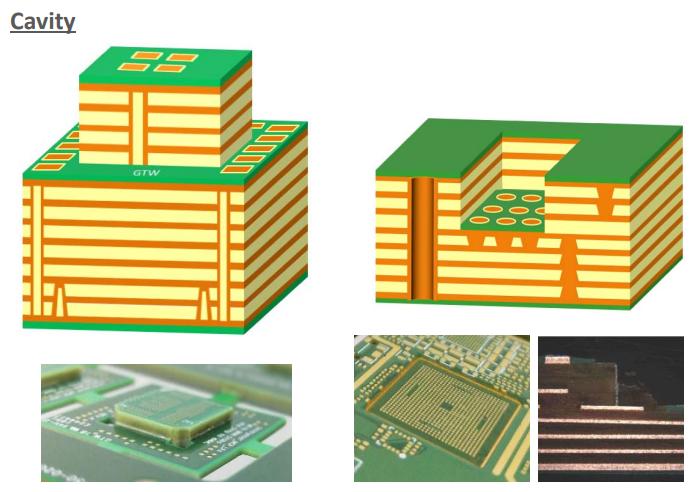

Waxaan ku gaarnay natiijooyin wanaagsan naqshado gaar ah sida saxnaanta sare, cufnaanta sare, soo noqnoqoshada sare, xawaaraha sare, TG sare, taarikada side iyo RF PCB. Waxa kale oo aanu leenahay khibrad wax soo saar qani ah oo ku saabsan hababka gaarka ah sida ultra- dhumuc weyn, ka weyn, naxaas qaro weyn, cadaadis isku dhafan oo soo noqnoqda sare, blocks naxaas ah, godadka nuska ah, laylinta dhabarka, layliyada xakamaynta qoto dheer, faraha dahabka, looxyada xakamaynta impedance-sare ee saxda ah iwm.
